 Wysłany: |19 Paź 2018|, o 18:35 GALAXY model halowy z Hobby King
|
|
|
Za miesiąc zaczynamy nowy sezon halowy.
Pora na nowy model bo poprzedni po kilku sezonach już nie chce latać zbyt prosto, a i trochę na wadze przybrał.
Nabyłem więc GALAXY.
Dane wg producenta:
Fuselage length: 884mm
WingSpan: 845mm
ARF Weight: 135~160g
Included.
Motor : 2204 1700kV Brushless outrunner
Airscrew : 8040 slow flyer
Required.
Battery : 2S 350~500mah 15C
Servo : 3 x 5g
ESC : 12A
Your own TX & RX
Ciekawe jaka będzie rzeczywista masa gotowego do lotu?
|
 |
| Plik ściągnięto 32916 raz(y) 101,71 KB |
|
|
 |
|
 |
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |20 Paź 2018|, o 16:50
|
|
|

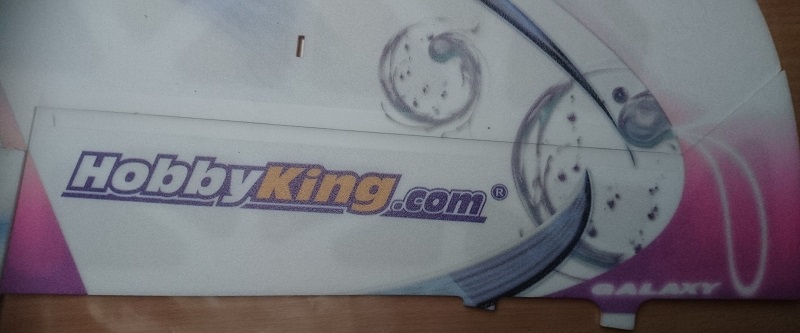

Wszystkie elementy z depronu maja masę 54,3 g.
|
 |
| Plik ściągnięto 32905 raz(y) 97,17 KB |
|
 |
| Plik ściągnięto 32905 raz(y) 85,74 KB |
|
 |
| Plik ściągnięto 32905 raz(y) 114,36 KB |
|
 |
| Plik ściągnięto 32905 raz(y) 115,79 KB |
|
 |
| Plik ściągnięto 32905 raz(y) 83,28 KB |
|
 |
| Plik ściągnięto 32905 raz(y) 116,99 KB |
|
 |
| Plik ściągnięto 32905 raz(y) 100,42 KB |
|
|
 |
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |20 Paź 2018|, o 16:55
|
|
|
Podwozie ma masę 4,3 g
|
 |
| Plik ściągnięto 32904 raz(y) 120,63 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |20 Paź 2018|, o 16:59
|
|
|
Zastosuję trzy serwa Turnigy MX-95E. Nie jestem pewny czy będą wystarczająco mocne.
ale masa trzech łącznie z przedłużanymi orczykami to 15,9 g
|
 |
| Plik ściągnięto 32903 raz(y) 111,41 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |20 Paź 2018|, o 17:11
|
|
|
Skrzydło wzmocnione płaskownikiem węglowym przykleiłem do z kadłuba.
A w miejsca mocowania prętów węglowych przyklejam wzmocnienia.
|
 |
| Plik ściągnięto 32902 raz(y) 195,1 KB |
|
 |
| Plik ściągnięto 32902 raz(y) 145,06 KB |
|
 |
| Plik ściągnięto 32902 raz(y) 116,66 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |21 Paź 2018|, o 10:05
|
|
|
Lotki będą się wychylać do 70 stopni, więc trzeba je na krawędzi przyciąć pod kątem.
Zawiasem jest taśma samoprzylepna. Mocowanie lotek jest bardzo szybkie
|
 |
| Plik ściągnięto 32885 raz(y) 95,12 KB |
|
 |
| Plik ściągnięto 32885 raz(y) 170,83 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |22 Paź 2018|, o 19:27
|
|
|
Przykleiłem dolną połowę kadłuba, koniecznie prostopadle do skrzydeł, a w połowie rozpiętości skrzydeł dodatkowe elementy-podpory do zastrzałów.
|
 |
| Plik ściągnięto 32859 raz(y) 122,91 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |22 Paź 2018|, o 21:50
|
|
|

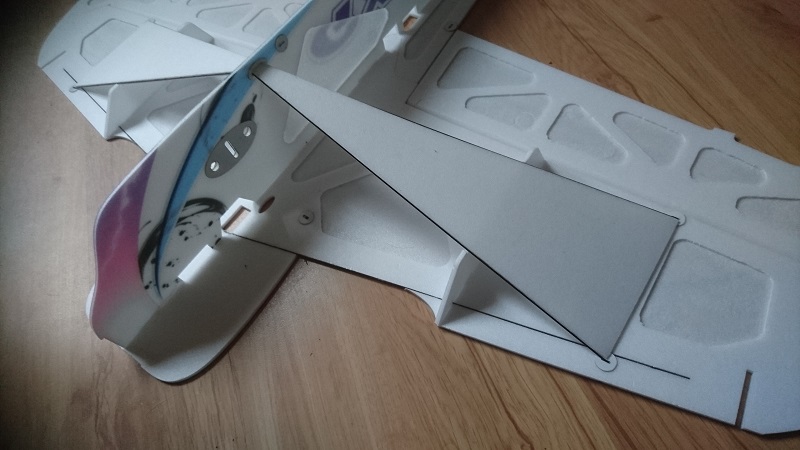

Zamontowałem trójkątne depronowe zastrzały skrzydeł wzmocnione prętami węglowymi.
Następnie sam kadłub też usztywniłem prętami grafitowymi.
|
 |
| Plik ściągnięto 32855 raz(y) 119,04 KB |
|
 |
| Plik ściągnięto 32855 raz(y) 119,49 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |23 Paź 2018|, o 19:48
|
|
|
Montuję pręty podwozia.
Wklejam we wzmocnienia w skrzydłach i przekładam przez otwór w kadłubie. Miejsce skrzyżowania owijam i zawiązuję nitką , a następnie wiązanie zaklejam.

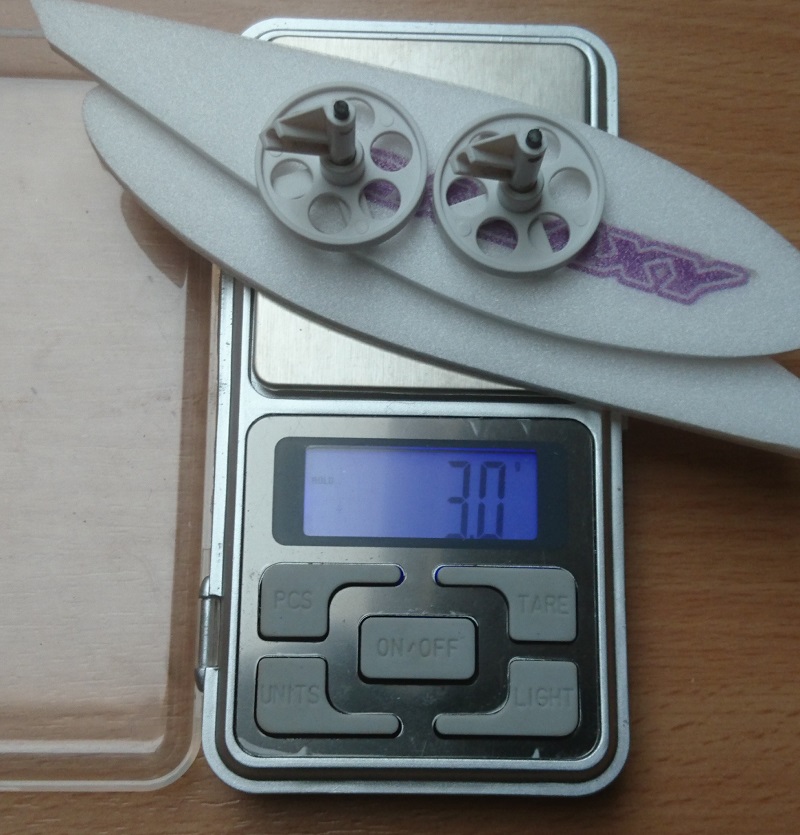

Koła są tylko założone na próbę, zastanawiam się czy je w ogóle instalować, bo ważą z osłonami całe 3 gramy.
|
 |
| Plik ściągnięto 32846 raz(y) 109,13 KB |
|
 |
| Plik ściągnięto 32846 raz(y) 117,55 KB |
|
 |
| Plik ściągnięto 32846 raz(y) 194,09 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |24 Paź 2018|, o 19:37
|
|
|
W zestawie były dołączone długie dźwignie serw. Według instrukcji powinienem je przykleić do dźwigni serw. Uważam jednak że lepiej je razem skręcić.
|
 |
| Plik ściągnięto 32829 raz(y) 147,59 KB |
|
 |
| Plik ściągnięto 32829 raz(y) 74,41 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |24 Paź 2018|, o 19:51
|
|
|
Wkleiłem serwa . Oczywiście przygotowane podłużne otwory pod serwa nie pasują. Musiałem je poszerzać bo nie wchodziły dźwignie.
Wyrównałem przód modelu i przykleiłem wręgę pod silnik.
|
 |
| Plik ściągnięto 32828 raz(y) 120,72 KB |
|
 |
| Plik ściągnięto 32828 raz(y) 115 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |25 Paź 2018|, o 17:46
|
|
|
Wzdłuż górnej części kadłuba wkleiłem podłużne usztywnienia.
Przez najdłuższe podłużne wycięcia pobiegną linki do dźwigien sterów wysokości i kierunku.
|
 |
| Plik ściągnięto 32817 raz(y) 166,78 KB |
|
 |
| Plik ściągnięto 32817 raz(y) 109,14 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |26 Paź 2018|, o 12:09
|
|
|
Model dostał tylne podwozie w postaci płozy zrobionej z płaskownika węglowego.
|
 |
| Plik ściągnięto 32793 raz(y) 133,08 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |26 Paź 2018|, o 19:59
|
|
|
Popychacze lotek są z pręta węglowego. Na końcach instaluję pręty stalowe które mocuję wykorzystując koszulkę termokurczliwą. W zestawie były dołączone stalowe pręty wygięte w "Z", ale według mnie ze zbyt grubego drutu. Z cieńszego sam wygiąłem w kształt "L".
Po włożeniu popychaczy w dźwignie zabezpieczyłem białymi rurkami z bowdena na cyjanoakryl. Takie rozwiązanie jest na pewno lżejsze. Napęd lotek gotowy.
|
 |
| Plik ściągnięto 32784 raz(y) 51,35 KB |
|
 |
| Plik ściągnięto 32784 raz(y) 37,66 KB |
|
 |
| Plik ściągnięto 32784 raz(y) 49,63 KB |
|
 |
| Plik ściągnięto 32784 raz(y) 50,41 KB |
|
 |
| Plik ściągnięto 32784 raz(y) 148,8 KB |
|
|
|
|
|
|
Wacław
Wacław P.
Dołączył: 06 Kwi 2009
Posty: 330
Skąd: Rzeszów
|
| Wysłany: |26 Paź 2018|, o 20:09
|
|
|
Wklejenie dodatkowych elementów z depronu to już prosta sprawa.
Na sterze kierunku montuję hamulec, podobnie na końcach lotek.
W skrzydła wklejam jeszcze płyty brzegowe, czy jak to się tam nazywa.
|
 |
| Plik ściągnięto 32783 raz(y) 120,66 KB |
|
 |
| Plik ściągnięto 32783 raz(y) 105,22 KB |
|
 |
| Plik ściągnięto 32783 raz(y) 164,26 KB |
|
|
|
|
|
|
|
|
